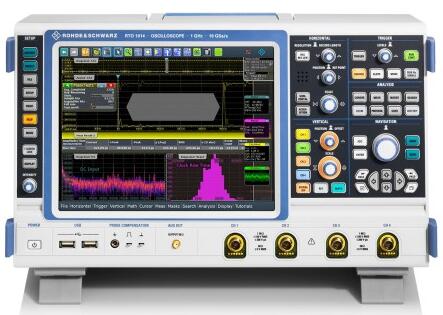

R&S®RTO 数字示波器

文章出处:示波器  作者:admin  人气:




R&S®RTO是600 MHz 至4 GHz带宽级别示波器中的一款紧凑式仪器,它具备优异的信号保真度,高波形捕获率以及业内第一个实时数字触发系统。它提供了丰富的测量和分析功能,全面优化的触摸操控使得示波器的操作变得极其简便。


主要特点:

•带宽范围600 MHz到4 GHz,采样率高达20 GS/s,标准存储深度高达80 Msample
•具有同类仪器中最佳的低噪声模拟前端
•即使在1 mV/div下也能达到全带宽
•单核AD转换器提供了业内最佳的ENOB >7 Bit
•即使在执行测量和分析任务时,也具有每秒100万个波形的波形捕获率
•高分辨率采集:垂直分辨率高达16位
•业内最佳的触发抖动:< 1 ps (RMS)
•对以下串行协议执行触发和解码:I2C、SPI、UART/RS-232/RS-422/RS-485、CAN、CAN-FD、LIN、FlexRay™、Audio、MDIO、USB、MIPI-RFFE、MIL和ARINC
•USB、10/100/1000BaseT、10GBaseT以太网、MIPID-PHY和BroadR-Reach以太网一致性测试


R&S®RTO示波器的应用和功能特性:
应用 R&S®RTO的功能特性
嵌入式设计和调试 1、利用高波形捕获率快速发现罕见信号故障
2、创新的触发系统可实现高准确度和触发灵敏度
3、高分辨率采集:垂直分辨率高达16位
4、硬件加速的测量和分析功能(例如,直方图、模板测试)
5、智能网格显示,充分利用ADC的垂直分辨率,适合显示多个波形
6、对最多4条串行总线执行高级触发和解码
7、混合信号分析
8、功能强大和用户界面友好的FFT频谱分析: 适用于时频关联测量和EMI调试
9、通过电源分析软件对开关电源和DC/DC转换器进行高级电源测量
10、历史回放功能
11、直观的用户界面便于高效完成工作
12、有源探头具有创新的功能特性,如微型按钮和R&S®ProbeMeter电压计
13、重量小、噪音低、紧凑型实验室仪器
信号验证 1、信号保真度高,提供了额外测量裕度
2、数字触发系统具有极低的实时触发抖动
3、高分辨率采集:垂直分辨率高达16位
4、具有同类仪器中最低的本底噪声
5、有源探头具有优异技术参数
6、对于≤10mV/div的幅度范围也可达到全带宽,可以真实显示微弱信号
7、抖动选件
8、适用于USB 2.0, 10/100/1000BaseT以太网和10GBaseT以太网的一致性测试软件
汽车电子 1、信号保真度高,能够获得可靠测量结果
2、高分辨率采集:垂直分辨率高达16位
3、适用于CAN/CAN-FD/LIN/FlexRay™总线接口的高级触发和解码选件
4、适用于BroadR-Reach以太网的一致性测试软件
5、利用高波形捕获率快速发现罕见信号故障
生产测试 1、全面的自动测量功能
2、快速远程界面包含仪器的全部功能
3、可安装在19英寸机架中;支持LXI C类标准
