RSA6000系列实时信号分析仪

文章出处:信号与频谱分析仪  作者:  人气:

RSA6000系列实时信号分析仪

实时洞察和发现前所未见的现象。

高性能RSA6000系列实时信号分析仪可帮助您轻松发现用其他频谱分析仪可能会疏忽的设计问题。其业内领先的动态范围和带宽组合,再加上独一无二的DPX™实时RF频谱显示器,使您能够对设计的稳定性充满自信,或者在错误发生时立即予以显示。

  产品技术资料打印版 (856 KB)

主要特点和优点

RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪
  • 高性能频谱分析仪
    • 20 dBm 的 TOI(三阶截断点),2 GHz,典型值
    • 显示平均噪声电平在 2GHz 时为 -151 dBm/Hz (-170 dBm/ Hz, 预放开, 典型值),可实现低电平信号
    • ± 0.5 dB 绝对幅度精度至 3 GHz,提供高度的测量精度
    • 任何情况下,预选器均在工作状态,确保无镜像失真,在任何采集带宽上提供最大动态范围
    • 最快速的高分辨率扫描:10 kHz 分辨率带宽、1 GHzSPAN下 扫描时间不超过 1 秒钟
  • 发现
    • DPX®频谱处理技术,使用基于发生频次的颜色等级画面,直观地理解随时间变化的 RF 信号
    • 革命性的 DPX 技术,可以显示最短 10.3 微秒的瞬态信号
    • DPX 频谱提供在整个仪器全频段上扫描,发现并捕获信号
  • 触发
    • 触发频域中最短出现时间 10.3 微秒、时域中最短出现时间 20 纳秒的瞬态信号
    • DPX 密度(DPX DensityTM) 触发功能根据信号频谱出现的概率触发捕获感兴趣信号
    • 时间限定和欠幅触发,时域上捕获易逝瞬态信号
    • 频率模板触发,捕获频域中的任何变化信号
  • 捕获
    • 可把高达 110 MHz 带宽的所有信号捕获到存储器中
    • 在 110 MHz 带宽时支持长达 1.7 秒的采集长度,单次捕获可以提供全面的分析,无需进行多次采集
    • 与 TekConnect 探头连接,进行 RF 探测
  • 分析
    • 时间相关多域显示,帮助在故障诊断时,快速理解故障原因及影响
    • 功率、频率和统计测量帮助您检定器件和系统:通道功率、ACLR、功率随时间的变化、CCDF、OBW/EBW 和杂散测试
    • 使用 CISPR 和 Mil/-6 dB 滤波器以及 CISPR 准峰值检波器和峰值检波器进行 EMI 诊断
    • 相噪和抖动测量(选项 11)
    • 脉冲测量(选项 20)- 测量 28 个矢量和标量参数,包括上升时间、脉冲宽度、PRI,脉冲到脉冲相位,线性调频线性度,脉冲压缩等项目,深入洞悉脉冲串行为
    • 通用数字调制分析(选项 21)提供对 20 个调制类型的矢量信号分析功能
    • 泰克 OpenChoice®用于帮助把测量数据轻松传送至各种分析程序,如 Excel 和 MATLAB®

应用

  • 频谱管理- 寻找干扰信号和未知信号
  • 雷达/EW -脉冲和跳频系统的完全检定检定雷达和脉冲 RF 信号
  • RF 调试- 器件、模块或系统
  • 无线电/卫星通信- 分析认知无线电和软件定义的无线系统随时间变化的行为
  • EMI 诊断- 提高对设计通过一致性测试的信心

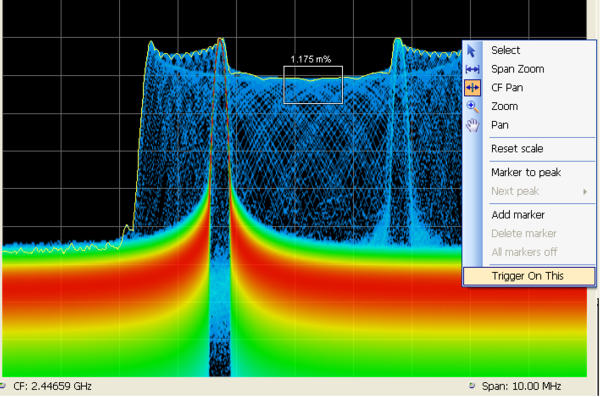

革命性的 DPX®频谱画面揭示了瞬变信号行为,帮助您发现信号的不稳定性、毛刺和干扰。在这里,可以详细察看发生不频繁的瞬态信号。发生频次用颜色等级表示,不频繁的瞬变事件用蓝色表示,噪声背景用红色表示。上图显示DPX 密度™ 触发功能是激活的,可在屏幕中心的测量框中看到,Trigger On This™ 已激活。任何大于选定水平的 信号密度都会导致触发事件。



高性能频谱和矢量信号分析及更多功能

RSA6000 系列频谱分析仪取代了常规的高性能信号分析仪,为您提供执行日常任务所需的测量自信和功能。在 2 GHz 时典型的 20 dBm 三阶截断点和-151 dBm/Hz 显示平均噪声电平提供的动态范围可帮助您克服频谱分析测量挑战。所有分析是完全预选的且没有镜像。RSA6000 系列使用宽带预选滤波器,始终位于信号路径上。您永远不需要通过“关闭预选器”在动态范围和分析带宽之间进行折衷平衡。

RSA6000 系列标配有一套完整的功率和信号统计测量(包括通道功率、ACLR、CCDF、占用带宽、AM/FM/PM 和杂散测量)工具。相噪及通用调制分析测量满足了用户对高性分析工具集的期待。

但是,仅仅成为高性能信号分析仪还不足以满足今天的跳频、瞬态信号测量要求。

RSA6000 系列将帮助您轻松发现其他信号分析仪可能会漏掉的设计问题。革命性的 DPX®频谱显示能够以不同颜色直观地实时呈现频域中信号瞬变成分随时间变化的情况,使您对您的设计的稳定性充满信心,或者在错误出现时立即予以显示。其他信号分析仪是不可能提供这种实时瞬变显示的。一旦使用DPX®发现了一个问题,即可把 RSA6000 系列频谱分析仪设置为以该事件为触发条件,捕获不断变化的 RF 事件的连续时间记录,在所有域中执行时间相关分析。您可以通过 RSA6000系列同时获得高性能频谱分析仪和宽频带矢量信号分析仪的功能以及实时频谱分析仪独具的触发- 捕获- 分析功能。

发现

通过采用 DPX®频谱处理引擎专利技术,频谱分析仪可以对瞬变事件进行实时分析。由于每秒钟可进行多达 292,000 次频率变换,因此在频域中可显示事件周期最短 10.3 微秒的瞬变。这比扫描分析技术的速度快了几个数量级。可以按照事件发生频率在位图式显示中对事件用不同颜色加以标示,提供无可比拟的瞬变信号行为洞悉能力。可在仪器的全频率范围上对 DPX 频谱处理器进行扫描,支持先前在任何频谱分析仪中不可能获得的宽带瞬变捕获。

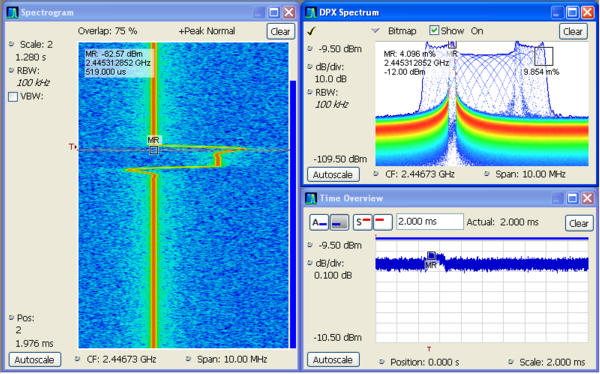

触发和捕获:DPX 密度™ 触发功能监测频域中的变化,并把任何超限信号捕获到存储器中。频谱图画面(左窗格)显示了频率和幅度随时间的变化情况。通过在频谱图中选择频谱超限触发 DPX 密度™触发功能的时点,频域画面(右窗格)会自动更新,及时显示该精确时刻的详细频谱视图。



触发

泰克拥有提供创新触发功能的悠久历史,RSA 系列频谱分析仪在触发信号分析方面保持行业领先地位。RSA6000 系列为现代数字式 RF 系统的故障解决提供了独一无二的触发功能,其中包括时间限定功率、欠幅、DPX 密度和频率模板触发功能。

可以对任何内部触发源应用时间限定功能,以捕获脉冲串中的“短脉冲”或“长脉冲”,或者仅当频域事件延续一定时间后触发。

DPX 密度™ 触发功能对测量的发生频率或 DPX 显示的概率触发。独一无二的 Trigger On This™ 功能允许用户只需用鼠标点击 DPX 画面上的感兴趣信号,就会自动设置一个触发门限,在稍低于所测量密度时触发。您可以通过点击按钮捕获高电平信号里面的低电平信号。

可以轻松配置频率模板触发(FMT)功能来监测采集带宽中占用频率内的所有变化。

可以配置功率门限在时域中进行触发。分辨率带宽可与功率触发功能一起使用,用于限制频带和降低噪声。提供了用于实现同步的两种外部触发功能以测试系统事件。

捕获

可以捕获一次,然后进行多次测量而无需重新捕获。采集带宽中的所有信号记录在 RSA6000 系列的深存储器中。记录长度因所选择的采集带宽而异-110 MHz 带宽时最长 1.7 秒,1MHz 带宽时最长 81.9 秒,或者在使用 FMT/ 深存储器(选项02)的情况下 10 kHz 带宽最长 1.46 小时。在宽达 110 MHz(选项 110)的所有采集带宽中提供 73 dB 的无杂散动态范围,当存在大信号时可以实时捕获小信号。

分析

RSA6000 系列频谱分析仪提供了众多分析功能,可以提高从事元器件或 RF 系统设计、集成和性能验证的工程师或者从事网络或频谱管理的营运工程师的工作效率。除了频谱分析以外,三维频谱图可以同时显示频率和幅度随时间的变化。可以在频域、相位域、幅度域和调制域上进行时间相关测量。这特别适合包括跳频、脉冲特征、调制切换、建立时间、带宽变化和间歇性信号的信号分析。
